Music Stick - MC9S08QD4版暫定プログラム作成
正月明けに作成したままになっていた、Music Stick 4.5V バージョンの暫定プログラムを作成しました。
設定変更など
そもそも、この作品は、MC9RS08KA2で使用することを考えていたものなのですが、今回はプログラムの容易さを考えて、MC9S08QD4で作成しました。
その恩恵には、
…
"プリント基板"の記事一覧
MiCon クラブ電子工作会開催 - くたびれました

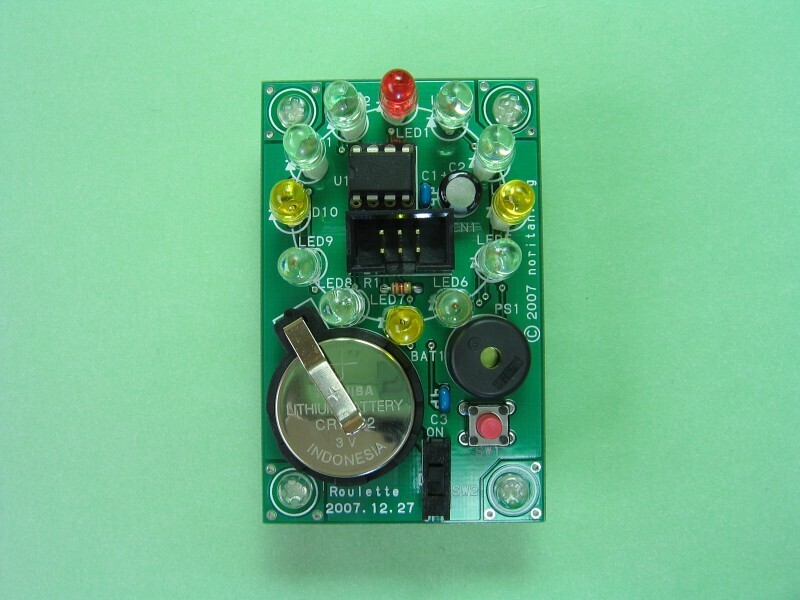

ルーレット基板を題材にした電子工作会を開きました。
参加者は、社内MiConクラブの面々とその子供たち。
朝、積雪があったにもかかわらず、大人７人、子供4人に集まってもらいました。
開催場所は、仙台市桂市民センターです。
仙台市桂市民センター
大人の皆さんのほとんどが、半田ごてには慣れているので、
二時間ほどで全員完成し…

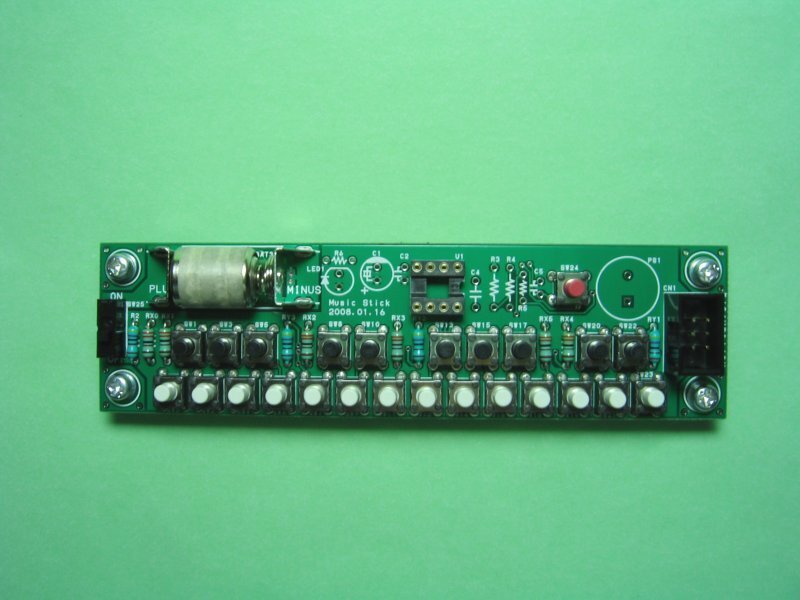

Music Stick - テスタで確認
ろくに予備実験もしないまま、基板だけ作っちゃったので、
ソフトウェアはこれからです。
まずは、スイッチ、抵抗、電池を取り付けて、テスタで分圧の様子を確認します。
テスタによる分圧電圧の測定
キープルダウン抵抗値(Ω)計算上の分圧比
実測分圧電圧(V)実測分圧比誤差(%)
SW02,2000.045
0.2100.0450.1…
